ちょっと、そこ！金属トンネル炉のサプライヤーとして、私はこのような不良炉の温度を正確に制御することがいかに重要であるかを直接見てきました。このブログでは、炉を最大限に活用できるように、それを達成するためのヒントとコツをいくつか紹介します。
まず最初に、温度管理がなぜそれほど重要なのかについて説明しましょう。金属トンネル炉では、温度が最終製品の品質を決定する重要な役割を果たします。金属の焼きなまし、硬化、焼結のいずれを行う場合でも、望ましい特性を達成するには適切な温度が不可欠です。温度が高すぎると金属が反ったり、割れたり、強度が低下したりする可能性があり、温度が低すぎると加工が不完全になり、品質が低下する可能性があります。
では、金属トンネル炉内の温度を正確に制御するにはどうすればよいでしょうか?考慮すべき要素がいくつかあります。
1. 適切な発熱体を選択する
発熱体は炉の心臓部であるため、用途に適したものを選択することが重要です。抵抗ヒーター、輻射ヒーター、誘導ヒーターなど、いくつかの種類の発熱体が利用可能です。それぞれのタイプには独自の長所と短所があるため、ニーズに最も適したものを選択する必要があります。
抵抗ヒーターは、金属トンネル炉で使用される最も一般的なタイプの発熱体です。抵抗材料に電流を流すことで機能し、熱が発生します。抵抗ヒーターは比較的安価で設置が簡単ですが、他のタイプの発熱体に比べて効率が劣る場合があります。
輻射ヒーターは赤外線を放射することで機能し、金属を直接加熱します。抵抗ヒーターよりも効率が高く、より均一な温度分布を実現できます。ただし、より高価であり、より多くのメンテナンスが必要になる場合があります。
誘導ヒーターは電磁場を使用して金属を加熱します。これらは最も効率的なタイプの発熱体であり、非常に正確な温度制御が可能です。ただし、最も高価であり、特殊な機器が必要です。
2. 温度センサーの取り付け
温度センサーは、炉内の温度を監視するために不可欠です。これにより、炉内のさまざまなポイントの温度を測定し、必要に応じて調整することができます。熱電対、RTD (測温抵抗体)、赤外線センサーなど、いくつかの種類の温度センサーが使用できます。
熱電対は、金属トンネル炉で使用される最も一般的なタイプの温度センサーです。これらは、温度に比例する 2 つの異なる金属間の電圧差を測定することによって機能します。熱電対は比較的安価で、広範囲の温度測定が可能です。
RTD は、温度の変化に伴う金属ワイヤの抵抗の変化を測定することによって機能します。熱電対よりも正確であり、より正確な温度測定が可能です。ただし、高価でもあり、より複雑な配線が必要です。
赤外線センサーは、金属から放出される赤外線を検出することによって機能します。非接触で温度測定ができるため、移動する物体やアクセスが難しい物体の温度を測定するのに役立ちます。ただし、放射率や距離などの要因の影響を受ける可能性があるため、他のタイプの温度センサーよりも精度が低くなる可能性があります。
3. 温度コントローラーを使用する
温度コントローラーは、発熱体に供給される電力を調整することで炉内の温度を調整するデバイスです。センサーからの温度測定値を使用して、発熱体をいつオンまたはオフにするかを決定します。 PID コントローラー、オン/オフ コントローラー、ファジー ロジック コントローラーなど、いくつかの種類の温度コントローラーが使用できます。
PID コントローラーは、金属トンネル炉で使用される最も一般的なタイプの温度コントローラーです。これらは、数学的アルゴリズムを使用して動作し、設定温度と実際の温度の差に基づいて、発熱体に供給する最適な電力量を計算します。 PID コントローラーは非常に正確な温度制御を提供し、炉の状態の変化に適応できます。
オン/オフ コントローラーは、設定温度に基づいて発熱体をオンまたはオフにするだけで機能します。これらは最もシンプルで安価なタイプの温度コントローラーですが、温度制御の精度が低く、温度変動を引き起こす可能性があります。
ファジー ロジック コントローラーは、一連のルールとアルゴリズムを使用して、センサーからの温度測定値に基づいて発熱体に供給する最適な電力量を決定します。オン/オフ コントローラーよりも正確な温度制御が可能で、PID コントローラーよりも迅速に炉の状態の変化に適応できます。
4. 適切な空気の流れを維持する
炉内の均一な温度分布を維持するには、適切な空気の流れが不可欠です。炉から熱風を取り除き、新鮮な空気と入れ替えることで、ホットスポットやコールドスポットの形成を防ぎます。炉のサイズと形状、発熱体とセンサーの位置、使用する換気システムの種類など、炉内の空気の流れに影響を与える可能性のある要因がいくつかあります。
炉内の適切な空気の流れを確保するには、炉が適切に密閉されていること、および換気システムに漏れがないことを確認する必要があります。また、均一な温度分布を提供するのに十分な空気の流れが得られるエリアに発熱体とセンサーが配置されていることを確認する必要があります。
5. 機器を定期的に校正する
炉内の正確な温度制御を確保するには、機器を定期的に校正することが不可欠です。時間の経過とともに、発熱体、温度センサー、温度コントローラーの性能が低下し、温度測定の精度や炉の性能に影響を与える可能性があります。
機器を校正するには、校正済みの温度センサーを使用して炉内のさまざまなポイントの温度を測定し、測定値を設定温度と比較する必要があります。矛盾がある場合は、温度コントローラーの設定を調整するか、必要に応じて発熱体または温度センサーを交換する必要があります。
6. オペレーターをトレーニングする
正確な温度制御と最適なパフォーマンスを確保するには、炉の使用方法とメンテナンス方法についてオペレーターをトレーニングすることが不可欠です。オペレーターは、炉の操作、発熱体、温度センサー、温度コントローラーの機能、および装置の校正手順に精通している必要があります。
また、オペレーターに安全手順と炉の使用に関するベストプラクティスに関する定期的なトレーニングを提供する必要があります。これは事故を防止し、炉を正しく効率的に使用するのに役立ちます。
結論
金属トンネル炉の温度を正確に制御することは、最終製品の望ましい品質を達成するために不可欠です。適切な加熱要素を選択し、温度センサーを取り付け、温度コントローラーを使用し、適切な空気流を維持し、装置を定期的に校正し、オペレーターをトレーニングすることにより、炉が最適なパフォーマンスで動作し、一貫した結果が得られるようにすることができます。
金属トンネル炉をご検討中の場合、または既存の炉の温度制御についてサポートが必要な場合は、お気軽にお問い合わせください。当社は金属トンネル炉の大手サプライヤーであり、機器を最大限に活用するために必要な専門知識とサポートを提供できます。

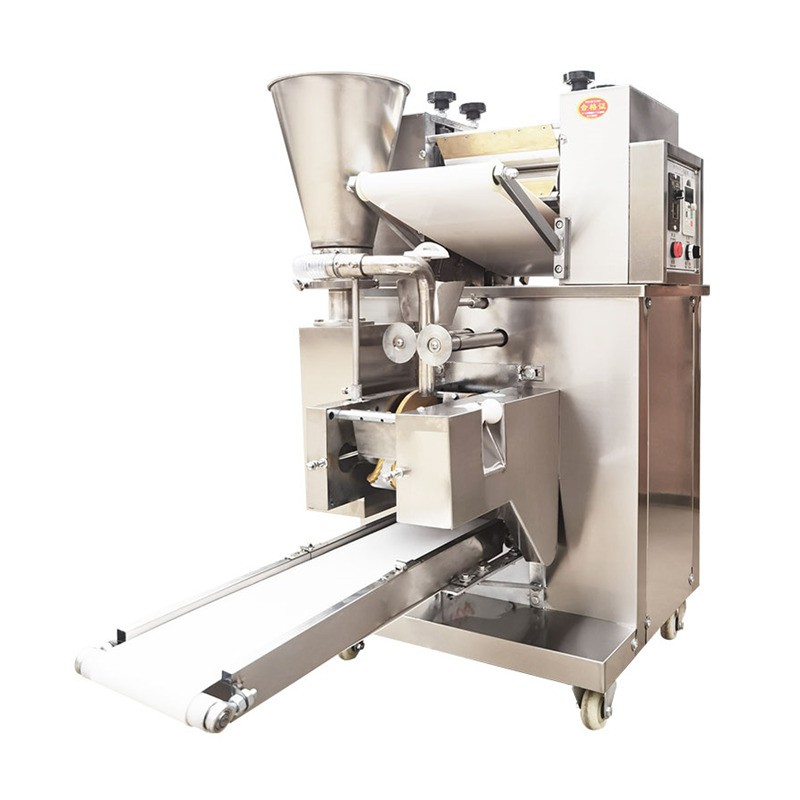

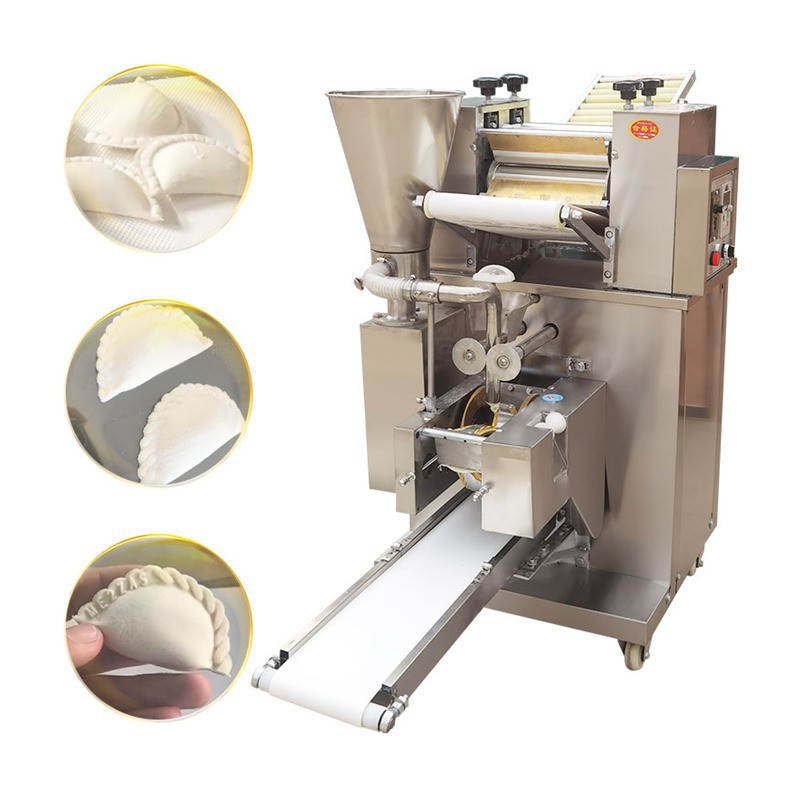

食品加工機械にも興味がある場合は、次のリンクをチェックしてください。小型製麺機、ココナッツ殻切断機、 そして高品質餃子製造機。
